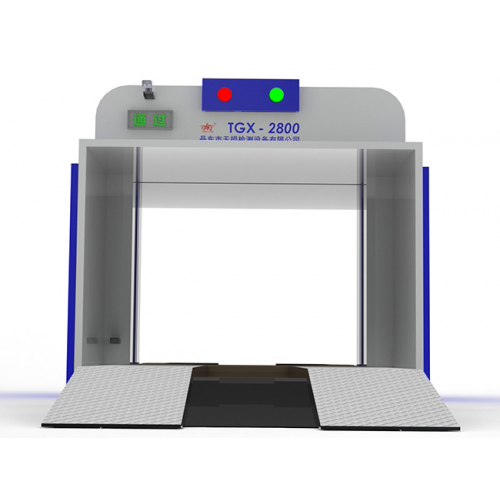

乘用车辆X射线检测系统

　　用途: 系统能满足对乘用车辆进行扫描成像检查。

　　功能要求: 采用核辐射成像技术，对集装箱/车辆进行射线透视扫描,检查设备固定不动，被检乘用车输送通过检查设备，射线源从被检查车辆顶部向下照射，进行扫描。

　　基本构造：主要由主体扫描系统、输送装置、辐射防护设施等组成。

　　图像分辨率：扫描图像每列不少于1080个像素。

　　扫描方式：检查设备固定不动，被检车辆通过输送装置，输送通过检查设备，输送过程中射线源从被检车辆顶部向下照射，射线信号被输送装置下部探测器单元接收，实现对车辆的顶照式扫描，以获得更佳图像。

　　被检查车辆的最大尺寸：不小于7.2m（长）×2.7m（宽）×2.6m（高）。

　　检查通过率：≧40辆车/小时。

　　辐射安全指标：

　　操作人员年有效辐射剂量：≤2mSv/年

　　公众年有效辐射剂量：≤0.2mSv/年

　　单次扫描吸收剂量：≤10μSv/次

　　最大边界剂量率：≤2.5μSv/小时

　　工作场地：设备自带防护，可全天候工作，工作时，最大占地尺寸：16m×6m（长×宽）

　　输送方式：配备输送装置，可以使被检车辆以15米/分钟的速度被输送通过检测设备，输送装置可最大承载4.5吨重量。

　　输送装置不阻挡射线对被检车辆的直接照射，避免对扫描图像的干扰。

　　穿透力：≧80mm钢板

　　空间丝分辨力：空气中可见直径≦0.5mm的钢丝（扫描速度：0.2m/s）

　　穿透丝分辨力：20mm钢板后可见直径≦2mm钢丝（扫描速度：0.2m/s）

　　反差灵敏度：20mm钢板后可见厚度≦0.2mm钢片（扫描速度：0.2m/s）

　　物质识别功能：提供物质识别功能，可区分有机物、无机物，并用不同的颜色标识。

　　系统操作标准配置：检入站1台，验出站1台，图像工作站3台。

　　安全防护装置：安全联锁装置、辐射剂量仪、监视系统（具备闯入自动报警功能）、广播系统、警示灯等系统。

　　图像比对功能：当前扫描获得的车辆图像，可以自动与系统中存储的该车辆标准图像进行比对，对两幅图像差异地方，自动标识出来。

　　多国车牌识别功能：对被检车辆进行车牌抓拍及识别，并可根据所配备的边境口岸，可实现识别对应港澳及相邻国家的车牌号码。

　　剂量监测网络：配有五个移动射线剂量监测终端，可安装或摆放在人员不同工作区内，通过指示灯，显示区域内射线剂量是否符合规定。终端是无线工作，监测数据可存储在终端内，并多个终端可自组网，传送数据到主控计算机内。

　　剂量范围：0-10000uSV/h；能量范围：50keV~1.5MeV；

　　供电：内置电池供电，待机3个月以上；传输：自带无线模块，无线传输，多个模块可自组网；最大尺寸：120mm×80mm×45mm；

　　抗风：

　　1）运行状态：可抗不小于7级风；

　　2）户外存放状态：可抗不小于12级风

　　抗雨雪：

　　1）运行状态：可在中雨、中雪情况下运行；

　　2）户外存放状态：可在大雨、大雪情况下存放

　　抗沙尘：沙尘天气可正常运行

　　转场能力：检查设备为模块化的结构，能够非常容易的拆卸、运输至新的安装地点，并重新进行组装和部署，不需要建筑物及防护墙。

底盘扫描系统

　　1、用途：可检测隐藏于车辆底盘内的禁运品。

　　2、车辆检测器：地磁和光电。

　　3、被检车辆速度：≤30km/h

　　4、水平检测范围：≤2500mm

　　5、运行时间： 全天候运行

　　6、与车牌号自动识别集成：自动
