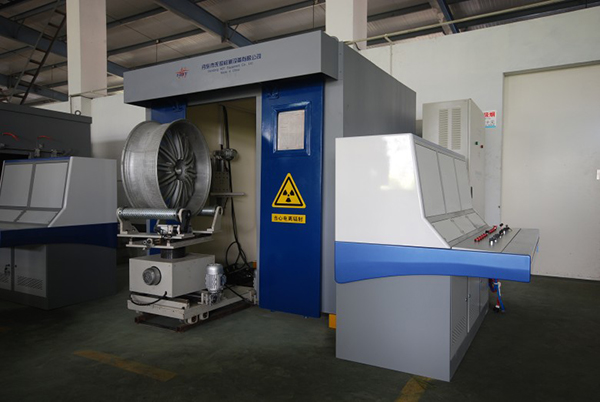

D.SeeLG-160-C型轮毂（单检）实时成像检测系统

发布日期：2019-01-16 作者：点击：

　　采用高频X射线源，集高压转换器、灯丝电源、X射线管和热处理器于一体，与传统的X射线机相比工作更加可靠，一体化射线源专为X射线成像应用而设计，其精密的设计特点具有极高稳定性，可提供更精良品质的成像。

采用工件车及旋转机构，工件车具备前后平移功能，实现上料下料过程，进出铅门采用伺服驱动，采用同步带和直线导轨实现位移控制，旋转机构上设有托辊，托辊上有“V”形槽，旋转机构采用伺服驱动，旋转角度实现轮毂任一位置的检测需求。

　　X射线源与成像单元支持机构采用铝型材机构，满足同步升降功能及倾角功能。

检测对象

材料：汽车轮毂用镁合金、铝合金、钛合金

规格：12英寸-30英寸

轮辋高度：4-15英寸（标定高度）

铸造工艺：低压铸造，重力铸造

系统参数

最大穿透：110mm(AI)

空间分辨率：2.4-2.8Ip/mm

实时静态灵敏度：2.5%-3.5%图像增强器

2.0%-2.5%平板探测器

处理后灵敏度：2.0-2.5%图像增强器

1.0-1.5%平板探测器

检测速度（18英寸）：60秒/只

整体尺寸：2m×2m×2.2m

满足标准

JB4730-2005AB级要求

美国ASTM E155-2005轮毂检测标准

轮毂实时成像系统
